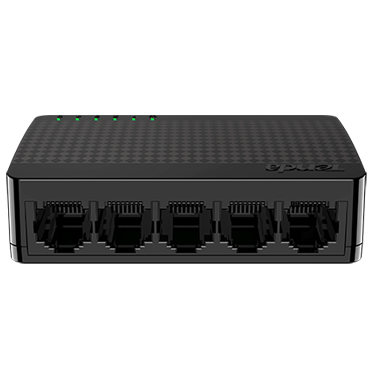

千兆交换机
 SG105M
安装指南

SG105MV1.0&V2.0&V3.0 安装指南

本指南主要介绍设备包装清单、安装、连线、常见问题等。

包装清单

设备安装

准备安装工具及材料（需自备）
  • 安装到桌面：防静电手环（或手套）。
  • 安装到墙面：防静电手环（或手套）、梯子、螺丝刀、记号笔、冲击钻、橡胶锤、水平尺、螺钉（推荐规格：PA3*14mm，头径5.2mm）和膨胀螺管（推荐规格：高6.6mm，内径2.4mm，长度26.4mm）。
安装设备

方式一：安装到桌面

将交换机正面朝上，水平放置于足够大并且干净平稳的桌面上。

方式二：安装到墙面



 注意
  • 仅适宜安装在不易燃的墙面上，如混凝土墙面。
  • 请勿将散热孔朝下，否则会有安全隐患。



  1. 根据交换机底面的壁挂孔位置（孔间间距：69mm），在墙壁上定位并钻孔（直径：6mm左右），两孔连线保持水平。
  2. 将膨胀螺管打入钻孔中，然后将螺钉拧进螺管，确保螺钉头内侧与螺管外沿的间距（不小于2.5mm）足够用于挂壁。
  3. 将交换机底面壁挂孔对准螺钉头，滑入并扣紧。

设备连接

本交换机的典型组网图如下。请根据您的组网需求，参考场景a或b进行连接。



 提示
交换机支持端口自动翻转（Auto MDI/MDIX），用网线连接交换机与对端以太网设备时，使用直连线或交叉线均可。



请参考下表检查设备连接是否正确。正确完成连接后，交换机无需进行任何设置即可使用。

指示灯

说明

长亮：交换机通电正常。

熄灭：交换机未通电，或通电异常。

1~5

长亮：端口已连接设备，当前没有数据传输。

闪烁：端口已连接设备，当前正在传输数据。

熄灭：端口未连接，或连接异常。



安全信息

在使用和操作本设备前，请阅读并遵守以下注意事项，以确保设备性能稳定，并避免出现危险或非法情况。

  • 电源插座应安装在设备附近并应易于触及。
  • 在居住环境中，运行此设备可能会造成无线干扰。
  • 工作温度：0℃~45℃；工作湿度：（10~90）%RH，无凝结。
  • 安装过程中，需佩戴防静电手环或防静电手套，且交换机应保持断电状态。
  • 使用包装配套的电源适配器给交换机供电。
  • 电源插头作为断开电源的装置。
  • 确保输入电压在交换机电源适配器标明的输入电压范围内。
  • 确保本设备远离水、火、强电场、强磁场、易燃易爆物品。
  • 长期不使用时，请拔下本设备电源与所有线缆。
  • 若电源插头或电源线已损坏，请勿继续使用。
  • 若本设备出现冒烟、异响、有异味等异常现象，请立刻停止使用并断开电源，拔出连接在本设备上的所有线缆，并联系售后。
  • 请勿擅自拆卸或改装本设备与配件，否则该设备与配件将不予保修，也可能发生危险。
  • 确保本设备散热孔通风良好。
  • 请勿在本设备上放置其他重物。
  • 保持本设备使用环境空气清洁。本设备需要定期除尘，清洁本设备前，请切断电源。请勿使用任何液体擦洗本设备。

表示仅适用于海拔2000m以下地区安全使用。

 表示仅适用于非热带气候条件下安全使用。

常见问题

1、如何将交换机恢复出厂设置？

在系统灯（SYS）闪烁状态下，用针状物按住复位按钮（Reset，RESET或RST）约7秒，待所有指示灯长亮时松开。当系统灯重新闪烁时，交换机恢复出厂设置完成。

2、忘记交换机登录密码？

请将交换机恢复出厂设置，然后重新设置登录密码。

3、无法登录交换机管理页面？

请尝试使用以下方法解决：

  • 确保交换机已通电（Power或PWR灯亮）。
  • 确保电脑与交换机之间的网线连接无松动，且线缆规格符合要求。
  • 确保电脑的以太网（或本地连接）IP地址和交换机的IP地址在同一网段。如果交换机铭牌（通常位于交换机底面）上的IP地址为10.16.16.168，则电脑的IP地址应为10.16.16.X（X为2~254除开168，且未被其它设备占用）。
  • 确保网络中没有其他设备与交换机的IP地址相同。
  • 清除浏览器的缓存或更换浏览器进行尝试。

若经过上述操作仍无法登录，请将交换机恢复出厂设置后重新尝试。



4、交换机端口灯（Link/Act）不亮？
  • 确保交换机已通电——电源灯（PWR、Power或）亮。
  • 确保接入设备已通电且工作正常。
  • 确保交换机端口与接入设备之间的线缆连接正常，线缆无松动现象。线缆规格与长度符合要求。

技术支持

深圳市吉祥腾达科技有限公司

版权声明

版权所有 © 2023深圳市吉祥腾达科技有限公司。保留一切权利。

由于产品版本升级或其它原因，本文档内容会不定期更新。文中所有信息仅作为使用指导，不构成任何形式的担保。
