PoE交换机
 S204PD
安装指南

S204PDV1.0 安装指南

首次使用本产品前，请先阅读本指南。本指南主要介绍设备包装清单、安装、连线等。

包装清单

设备安装

准备安装工具及材料（自备）

  • 安装到桌面：防静电手环（或手套）
  • 安装到墙面：防静电手环（或手套）、梯子、螺丝刀、记号笔、冲击钻、橡胶锤、水平尺、螺钉（推荐规格：PA3*14mm，头径5.2mm）和膨胀螺管（推荐规格：高6.6mm，内径2.4mm，长度26.4mm）。

安装设备

方式一：安装到桌面

将扩展坞正面朝上，水平放置于足够大且干净平稳的桌面上。

方式二：安装到墙面

 注意

  • 仅适宜安装在不易燃的墙面上，如混凝土墙面。

  • 请勿将散热孔朝下，否则会有安全隐患。

  • 根据扩展坞底面的壁挂孔位置（孔间间距：69mm ），在墙壁上定位并钻孔（直径6mm左右），两孔连线保持水平。
  • 将膨胀螺管打入钻孔中，然后将螺钉拧进螺管，确保螺钉头内侧与螺管外沿的间距（不小于2.5mm）足够用于挂壁。
  • 将扩展坞底面的2个壁挂孔对准螺钉头，滑入并扣紧。

设备连接

本扩展坞的典型组网图如下。

 提示

  • 扩展坞支持端口自动翻转（Auto MDI/MDIX），用网线连接扩展坞与对端以太网设备时，使用直连线或交叉线均可。

  • 扩展坞与PoE交换机可级联1~3次。

  • PoE端口供电优先级：60W OUT端口>30W OUT端口（位于中间）>30W OUT端口（位于侧边）。

  • 建议搭配Tenda BH系列PoE交换机使用，使扩展坞输入功率达60W。

请参考下表，检查设备连接是否正确。

指示灯/端口

说明

指示灯

PWR
  • 长亮：扩展坞通电正常。
  • 熄灭：扩展坞未通电或通电异常。

1/2/3/4

1为60W IN端口指示灯

2为60W OUT端口指示灯

3为30W OUT端口（位于中间）指示灯

4为30W OUT端口（位于侧边）指示灯
  • 长亮：对应端口已连接设备，当前没有数据传输。
  • 闪烁：对应端口已连接设备，当前正在传输数据。
  • 熄灭：对应端口未连接或连接异常。

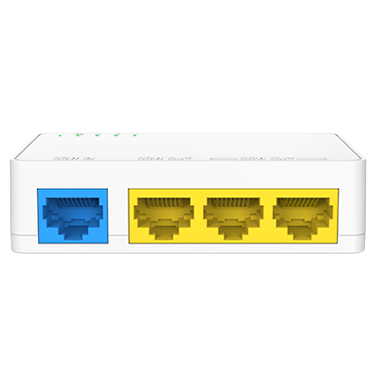

端口

60W IN端口

受电端口，一般上联PoE供电设备（如PoE交换机）为扩展坞供电。兼容IEEE 802.3 af/at/bt标准，单端口最大PoE输入功率为60W。

60W OUT端口

供电端口，一般下联PoE受电设备（如网络摄像机）为PoE受电设备供电。兼容IEEE 802.3 af/at/bt标准，单端口最大PoE输出功率为60W。

30W OUT端口

供电端口，一般下联PoE受电设备（如网络摄像机）为PoE受电设备供电。兼容IEEE 802.3 af/at标准，单端口最大PoE输出功率为30W。

常见问题

问1：扩展坞的电源灯（PWR）不亮，怎么办？

  • 确保上联的PoE供电设备供电正常。
  • 确保电源规格符合扩展坞电源输入要求。
  • 确保扩展坞与上联PoE供电设备之间的网线连接正常，网线是超五类或以上网线，且网线长度不超100米。

问2：扩展坞的端口接入设备后，扩展坞对应端口状态灯（1/2/3/4）不亮，怎么办？

  •  确保扩展坞通电正常。
  •  确保扩展坞端口与接入设备之间的网线连接正常，网线是超五类或以上网线，且网线长度不超100米。
  • 确保接入设备已通电且工作正常。

问3：扩展坞的PoE OUT端口不能给其他设备供电，怎么办？

  • 确保扩展坞通电正常。
  • 确保受电设备符合扩展坞的供电标准。
  • 确保扩展坞端口与接入设备之间的网线连接正常，网线是超五类或以上网线，且网线长度不超100米。
  • 确保受电设备的功耗/总功耗未超出扩展坞端口/整机最大供电功率。

若所有受电设备的总功耗超出扩展坞整机最大供电功率，扩展坞将断开低优先级供电端口，优先确保高优先级供电端口正常供电，或者扩展坞断电重启。

若扩展坞的PoE OUT端口的输出电压低于受电设备的启动电压，则无法为受电设备供电。

更多问题请访问Tenda官方网站（www.tenda.com.cn ）获取技术支持。

安全信息

在使用和操作本设备前，请阅读并遵守以下注意事项，以确保设备性能稳定，并避免出现危险或非法情况。

  • 本设备仅限室内使用。
  • 在居住环境中，运行本设备可能会造成无线干扰。
  • 本设备的PoE输出端口不符合LPS要求，使用该PoE输出供电的设备需要满足防火防护外壳的要求。
  • 工作温度：0℃~45℃；工作湿度：（10~90）%RH，无凝结；存储温度：-40℃~70℃；存储湿度：（5~90）%RH，无凝结。
  • 安装过程中，本设备应保持断电状态。
  • 长期不使用时，请拔下本设备电源及所有线缆。
  • 确保输入电压在本设备标明的输入电压范围内。
  • 请勿在本设备上放置其他重物。确保本设备散热孔通风良好。
  • 若本设备出现冒烟、异响、有异味等异常现象，请立刻停止使用并断开电源，拔出连接在本设备上的所有线缆，并联系售后。
  • 请勿擅自拆卸或改装本设备及配件，否则本设备及配件将不予保修，也可能发生危险。
  • 保持使用环境空气清洁，本设备需要定期除尘。清洁本设备前，请切断电源。请勿使用任何液体擦洗本设备。
  • 确保本设备远离水、火、强电场、强磁场、易燃易爆物品。



常见问题

1、如何将交换机恢复出厂设置？

在系统灯（SYS）闪烁状态下，用针状物按住复位按钮（Reset，RESET或RST）约7秒，待所有指示灯长亮时松开。当系统灯重新闪烁时，交换机恢复出厂设置完成。

2、忘记交换机登录密码？

请将交换机恢复出厂设置，然后重新设置登录密码。

3、无法登录交换机管理页面？

请尝试使用以下方法解决：

  • 确保交换机已通电（Power或PWR灯亮）。
  • 确保电脑与交换机之间的网线连接无松动，且线缆规格符合要求。
  • 确保电脑的以太网（或本地连接）IP地址和交换机的IP地址在同一网段。如果交换机铭牌（通常位于交换机底面）上的IP地址为10.16.16.168，则电脑的IP地址应为10.16.16.X（X为2~254除开168，且未被其它设备占用）。
  • 确保网络中没有其他设备与交换机的IP地址相同。
  • 清除浏览器的缓存或更换浏览器进行尝试。

若经过上述操作仍无法登录，请将交换机恢复出厂设置后重新尝试。



4、交换机的端口接入设备后，交换机对应端口灯（Link/Act）不亮，怎么办？
  • 确保交换机已通电——电源灯（PWR或Power）亮。
  • 确保接入设备已通电且工作正常。
  • 确保交换机端口与接入设备之间的线缆连接正常，线缆无松动现象。线缆规格与长度符合要求。
5、PoE端口不能给设备供电？
  • 确保交换机通电正常。
  • 确认受电设备符合交换机的PoE供电标准。
  • 确认受电设备的功耗/总功耗未超出交换机端口/整机最大供电功率。
  • 确保交换机与接入设备之间的网线连接正常，网线无松动现象。网线是超五类或以上网线，且网线长度不超100米。
